KCT-1245WZ 十二轴无凸轮数控万能弹簧转线成形机

服务热线

18038400716（戴先生）

产品详细

产品描述

KCT-1245WZ十二轴无凸轮数控万能弹簧转线成形机，简称4.5mm无凸轮弹簧机，加工线径φ1.2-4.5mm，适合于生产各种精密压簧、拉簧、扭簧、涡卷簧、塔形簧、扁线弹簧、异形簧及线成型等产品，广泛应用于家具、模具、机械、农用机、摩托车、电动车、汽车、铁路和航空等领域。

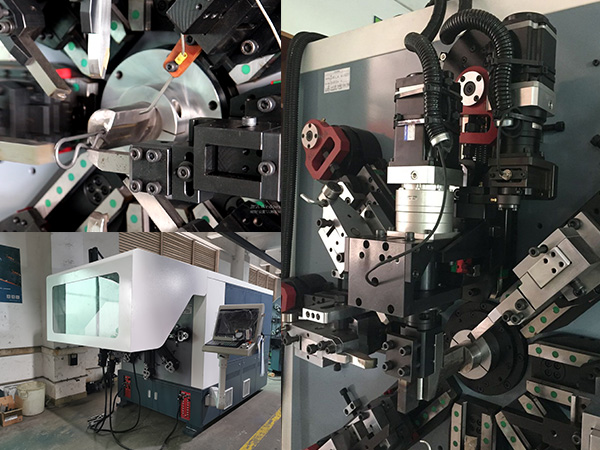

开创KCT-1245WZ十二轴无凸轮数控万能弹簧转线成形机利用台湾Windows7操作控制系统、引用日本进口安川伺服电机，采用独特的无凸轮和无摇臂设计，刀架由八组伺服马达独立控制，其中刀架八轴、送线一轴、转芯一轴、转线一轴和卷曲一轴，其统成由曲柄连杆成形系统、送线系统、转线系统、校直系统和转芯系统等组成。此外，该机型可配带液压剪刀装置，切割噪音小，对芯棒及机器的损害为零；同时也可订配多功能机械手，不仅具有成形快、精度准和性能稳等特点，而且调机更方便，易操作。

产品参数

机型	Model	KCT-1245WZ
轴数	Axis Count	12 轴
加工线径	Wire Size Range	φ1.2-4.5mm
最大弹簧外径	Max.Outside Diameter	φ120mm
最大送线速度	Max.Feeding Speed	100m/min
旋绕比	Spring Index	4
送线轮组数	Wire Feeding Wheel Count	3 Groups
送线伺服电机	Feeding Motor SGMGV-44A	4.4kw
转芯伺服电机	Quill Motor SGMGV-15A	1.8kw
转线伺服电机	Wire Rotation Motor SGMGV-44A	4.4kw
成形伺服电机	Forming Motor SGMGV-13A	1.8kw*8
卷曲伺服电机	Spinner Motor SGMGV-09A	1.0kw
成形减速器	Reducer Of Wire Forming	VRB115 Ratio 15:1
卷曲减速器	Spinner Reducer	VRB090 Ratio 15:1
转线减速器	Reducer Of Wire Rotation	VRB140 Ratio 05:1
机器尺寸	Dimension(LWH)	300016001900mm
机器重量	Weight	5000kg
电源	Power AC	3-380VAC 50/60Hz
